Знаете, очень обидно, когда отремонтированное или тщательно отлаженное устройство сгорает, стоит лишь накрутить ему по питанию вольт двадцать. Первой жертвой был КПК HP, мелких плат сгорело не перечесть, они требуют 4,5В, а я, только что отлаживавший другие приборы на 12В питании, подавал им не глядя 12В. Танталы в дым и угли, в микросхемах дыры, ляпота! Вот, сделал скорострельную "защиту от дурака".
Использовал наличные детали. Оптотиристор советский еще, ТО125-12 5 - жирно, зато бесплатно.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhjnqwdxuFaL6IG9ASWKUFIR6EEQBypI9EzLakfddAUnQBPM-NVq2L__tEhn-82XVnVhNlcPUxaQ-l58HFx_b7qQa-A1UCtIGaggKF9-6HloPjfXQvm_b3vDS_oY1Vh0ARGPS4w3mnBi50B/s1600/DOC001218515.jpg) |
Советское наследие. |
Придумал схему:
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgJdNEXmuPrC3uvi0nGnuNQZ7m1C8jHepuW9sChFfhS8X0IyuN6auBnhCtxjbUNyrDIITlHNz9bd9QqTA33AzpL3J6YPYstgXQ0q4sDarG0DVhyphenhyphenG7aLrNN-0QKKvITMXG3726zwHtrw0_BY/s320/011.JPG) |
Схема защитного устройства для БП |
Тиристор открывается, когда напряжение на выходе БП станет таким, что ток через цепочку стабилитронов одной из двух ветвей позволит тиристору открыться. Открывшись за 10 мкС, тиристор варварски замыкает клеммы БП и остается открытым до снятия напряжения. Сам лабораторный БП при замыкании ограничивает ток и снижает напряжение до 0,8В. Было бы возможно использовать реле - можно было б и отключать нагрузку, но реле тупо медленные.
Суммарное напряжение цепочки стабилитронов должно быть на 1-1,2В ниже порога срабатывания. У меня пороги 5,7В и 15,6В и их можно выбрать переключателем.
Индикация состояния защиты (двухцветный светодиод) запитана от выносного независимого БП на 12В, это дает одинаковую яркость светодиодов на всем диапазоне напряжений и не мешает наблюдать за током потребления испытуемого устройства.

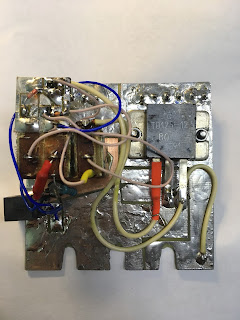

![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiYC2ZdPOtJVlhNW_2A07mNIXXfyfqYgqOD7qneWfGAqY5Qj_RcTALheVlStGCRNsMWdD8gpinRkZiMSm1xWR0qL6pbwAeiKtyfov_1LiYopN8KU3YFJhgJSGByySjuCk1VLvbx4afQ1b1y/s320/IMG_0011.JPG) |
Детали разместил на куске текстолита |

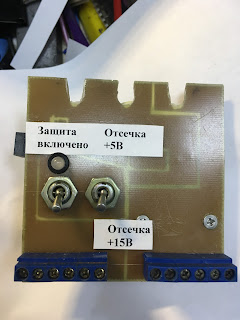

![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgsRHUO1S5Oh7FLjwhFc3wyqQH5Vq0F3XjsmQrSa_mOpez0F-vGjmG-rY-Vg3yRbEr0dQzivUSzhlxLxNNpGiDZX0pfDcol7ZCD25qG9h2adqxu80UnJTdIa8VRuxa5rWL8cnkLypYl4_WW/s320/IMG_0012.JPG) |
Винтовые клеммы на выходе - удобно |

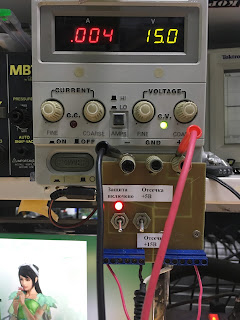

![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh7mduBD70WrNhtKVFZeSZ0-iVlyBEkcqvaS41smMYRC7DN1AWZJGr9j5rqws7qdvBR1gRmTfm7UATXQ3oSVd28ucu-QoeZNVe9qtU2RDwLBWobhBN1jfgWyWhBmdaqvJmE-MN2dyyaE_VR/s320/IMG_0014.JPG) |
Красный свет - дороги нет, незащищено |

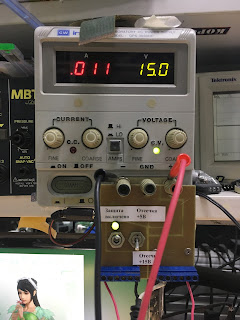

![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgYYR94aem2d5czPFt0nr03-aopCtVhyzNcwI4AV8-h2JQ_EcfUrm5ING2juxV4_zSOMmy4vGCJUU4RWszBBzyNc63wbSphkP3v-3T-NVJHzDUFG-EFHQhaNBlEi3YC6N6bkX8n5RfnA0aV/s320/IMG_0013.JPG) |
Зеленый - безопасность! |
