Расковырял отечественный регулятор напряжения калужского завода "Энергомаш". Может пригодится при ремонте, доработке или регулировке напряжения.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg1q6Cyeh_oUweQSIenckxKgaYVfTxkriY2F2o3iM_NuxUwdvcmngoS-HtTW87p2G7AFOL_75RtNUDzAPYCEa7a0aPRJcW1nlv6rk9FYfP99braQ2WgqEEDGcT10que0M-zZlF22W2isPyq/s320/2017-04-11_14-00-11.jpg) |

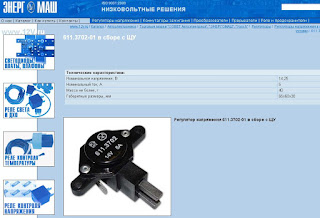

Прибор на сайте |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiyZOSWCvg84qjBBEcKW2VdVKpaGAjsrVllWgsn7W9-a26PHbajy53jnlKabOXiHqjjMW9licexBHPcsHGnh71c4Slm0R-_aO6lAT45Xwkph1uWQz9DruLDyMz22wV1ytN0AXj25pyoZsRb/s320/IMG_1602.JPG) |

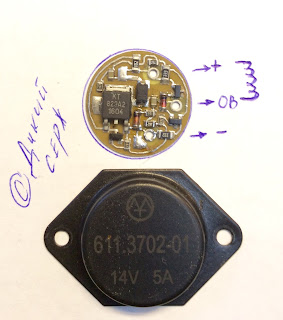

Отчистил от "мармелада" и срисовал схему |
VT1 (Дарлингтон) и
VT2 ключ,
VT3 — пороговый детектор,
VD3 "термодатчик" для термокомпенсации (а на кой, спрашивается, стабилизировать напряжение по температуре кишек генератора?), R5 элемент ОС для гистерезиса.
А вот
VD4 в обратном включении,
R8,
R9,
С2 — небольшая бытовая наркомания. Нашлась. Вот зачем?
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjNNdejcjfHhRiI99k1cymPG6S97F9PlDn-tT8CwhmXp40RQZRw1mwK-E8vqW_aQH1UYHkUfFn7OAWNm5HGVQ9SS-7Xuwsgpp02L7ErI1BSCL7p-fmzi1EJE6O9COD9tcvu7i8BMFJ0bKGz/s320/IMG_1603.JPG) |

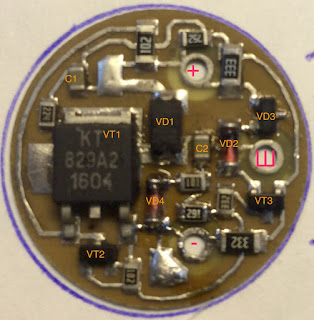

Расположение деталей |
